Um fusível térmico descartável é um dispositivo utilizado para proteção de circuitos, utilizado principalmente para evitar danos ao equipamento ou causar incêndio por superaquecimento. Desliga o circuito através de mecanismo fusível quando a temperatura ultrapassa o valor ajustado, protegendo assim o equipamento.
Recurso
- Extremamente sensível à temperatura ambiente
- Temperatura operacional precisa e estável
Construção compacta e selada com epóxi
- Desempenho confiável
- Fabricado sob rigorosos procedimentos de controle de qualidade
- Aprovado por vários padrões de segurança internacionais como TUV CB KC PSE CCC e assim por diante.
Princípio Operacional
Corte térmico tipo pellet - quando a temperatura ambiente do corte térmico atinge sua temperatura operacional, o pellet derrete, a mola A se expande e afasta o contato deslizante do cabo A. Então, o circuito elétrico é permanentemente cortado.
- Sensor de temperatura: O fusível térmico contém um termistor em seu interior. Quando a temperatura atinge o valor definido, o comprimido derrete ou deforma.
- Mecanismo de fusão: Depois que a pílula derrete, a estrutura mecânica interna desconecta o circuito e impede que a corrente continue a fluir.
- Uso descartável: Uma vez que o fusível esteja queimado, ele não poderá ser restaurado e deverá ser substituído.

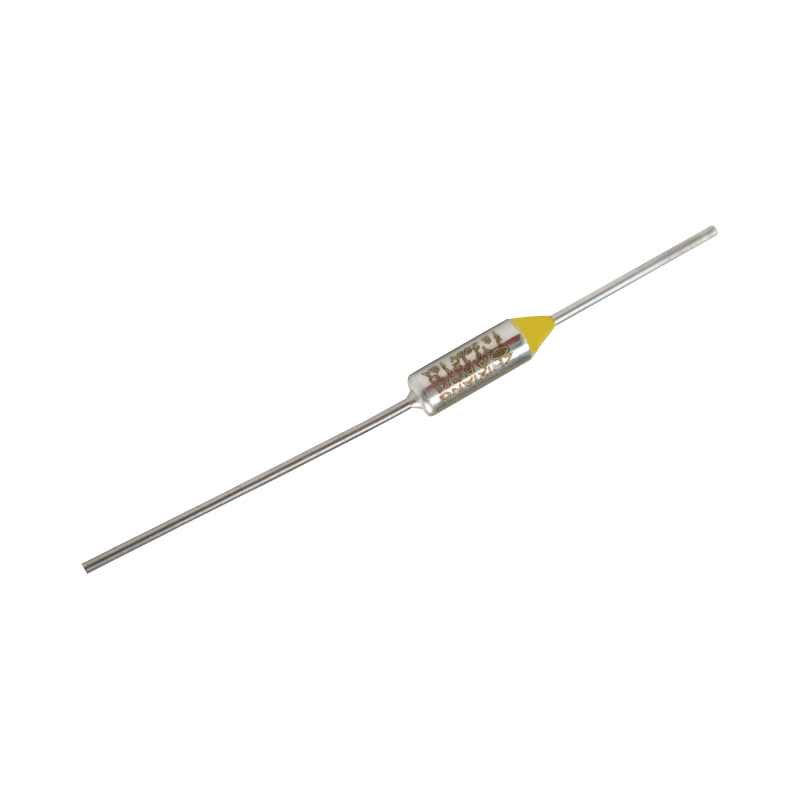

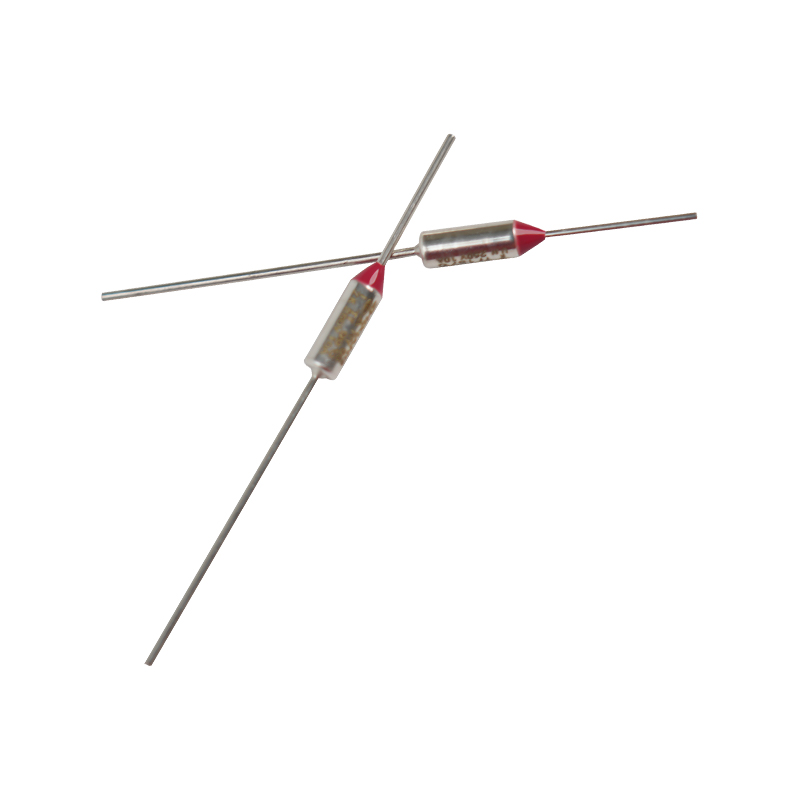

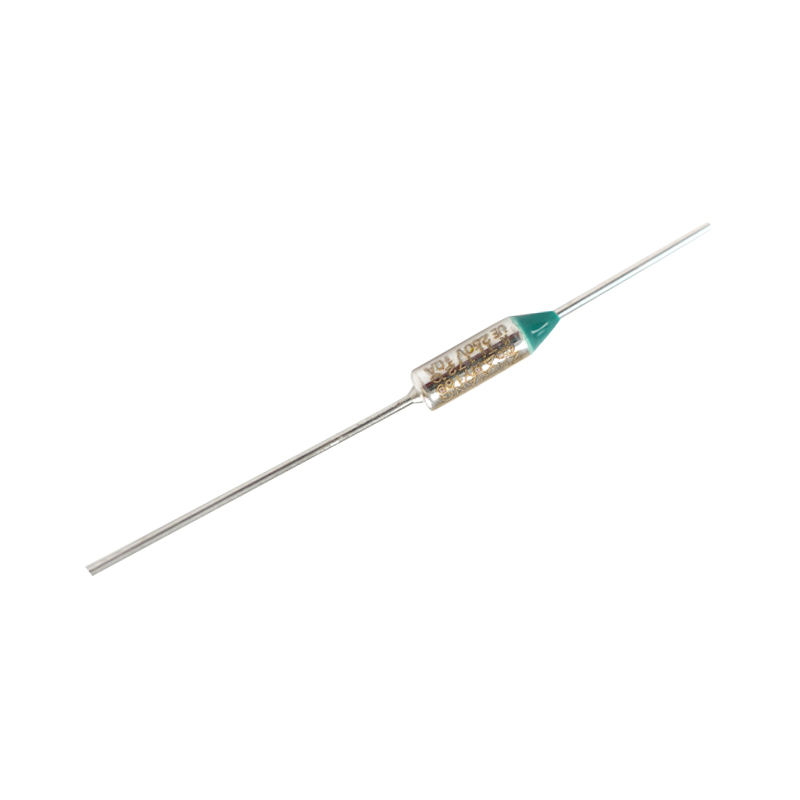

Tipo de RY
O fusível térmico RY adota um invólucro de metal com partículas sensíveis à temperatura (química orgânica) como um elemento sensor de fusível de temperatura, a estrutura do material sensor de temperatura é energizada, a impedância interna é pequena com corrente de corte de até 6A a 15A (AC) especialidade.

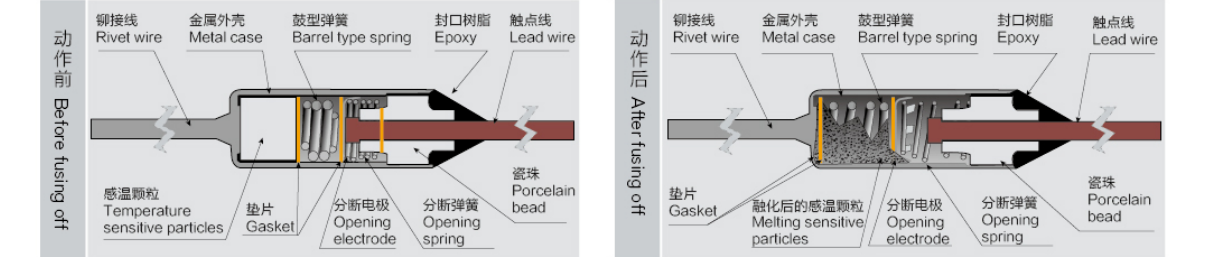

Existem eletrodo de abertura, mola e partículas sensíveis na caixa de metal do fusível térmico RY. A mola tipo barril é comprimida para ser instalada na caixa, ela pode entrar em contato com o fio condutor com a ajuda da gaxeta. Em condições normais, a eletricidade flui através do fio condutor, eletrodo de abertura, caixa de metal e fio rebite.
Quando a temperatura ambiente excede a temperatura operacional, as partículas sensíveis derreterão pelo calor do fio condutor. Sob esta condição, a mola de abertura será separada e a força elástica empurrará o eletrodo para a mola para cortar a conexão com o fio condutor.
Principais recursos
- Controle preciso de temperatura: Defina a temperatura do fusível de acordo com os requisitos do equipamento.
- Resposta rápida: Desligue rapidamente o circuito quando a temperatura exceder o padrão.
- Alta confiabilidade: Estrutura simples e desempenho estável.
- Segurança Forte: Prevenir eficazmente incêndios ou danos ao equipamento causados por superaquecimento.
Campos de aplicação
- Eletrodomésticos: Ferro eletrônico, Secador de cabelo, Aquecedor, Cafeteira, Dispensador de água, Padeiro, Fogão elétrico, Panela de pressão elétrica, Chaleira elétrica, Forno micro-ondas, Ar condicionado, Geladeiras, Máquina de lavar, Aquecedor de água, Exaustor, Armário de desinfecção e assim por diante.
-0Aparelho de escritório: Fotocopiadora, aparelho de fax, impressora scanner, trituradora de papel
-Acessórios para eletrodomésticos: Transformador de tensão, adaptador, motores elétricos, placas de PC, conector e assim por diante.
-Componentes eletrônicos: Capacitor, resistor, baterias e assim por diante.
-Equipamentos Industriais: como motores, transformadores, etc.
-0outros: Aparelhos de massagem, equipamentos farmacêuticos, brinquedos eletrônicos e assim por diante.
Notas
- Seleção correta: Escolha o modelo adequado de acordo com a temperatura e corrente de operação do equipamento.
- Local de instalação: Deve ser instalado em um local sujeito ao calor.
- Inspeção regular: Certifique-se de que funciona corretamente e substitua as peças queimadas a tempo.
Fusíveis térmicos descartáveis são importantes dispositivos de proteção de circuitos que evitam o superaquecimento dos equipamentos por meio de um mecanismo de fusão e são amplamente utilizados em eletrodomésticos, eletrônicos e equipamentos industriais.
